亿特自助式网络计费系统

亿特自助式网络计费系统的安装设置难度主要体现在计费网关的安装设置上,需要对网络有一定的基础。认证中心安装设置几乎没有任何难度。支付中心不需要安装,只需要简单设置即可。
安装前准备工作(请务必照做,以减少后续设置的难度)
  • 一、准备一台安装原版Windows的机器。系统最低为2012R2,最高不限。使用2012R2系统,4G内存足够。
  • 二、安装好原版系统后请不要安装杀毒软件或360等安全管家。Windows系统本身自带杀毒能力强大的软件。
  • 三、出口带宽超过1G以上的,建议买两块好些的网卡。CPU主频越高越好,核数不需要太多。
  • 四、建议双网卡,一块网卡接内网,一块网卡接外网。熟悉本系统的,一块网卡也可搞定。
  • 五、连接内网交换机的网卡(LAN)设置成固定IP地址,不要设置网关,可设置DNS。IP与内网机器一个网段。
  • 六、连接外网的网卡(WAN)设置固定IP,网关,DNS。如果是PPPOE拨号,随意设置一个IP,不用设置网关。
  • 七、如果WAN少于4个,建议直接用网卡连接出口线路。如果有很多WAN,建议接交换机扩展WAN。
  • 以上准备工作做好之后,可以运行本系统的SETUP安装程序。
安装注意事项
  • 一、安装过程中要求选择“全套安装”、“仅安装计费网关”、“仅安装认证中心”三个之一, 如果只在一个局域网使用,建议“全套安装”;如果运营着多个不同的局域网,可以安装多个计费网关,只安装一个认证中心。
    如果选择“仅安装计费网关”,会要求输入认证中心的IP及密钥。所以,请先安装认证中心。新手建议“全套安装”
  • 二、安装过程中要求输入“运营者账号”及“支付密钥”,建议点击安装界面上的链接,先在运营者后台注册运营者账号。并设置支付密钥。 避免安装系统后需要去手工设置。
  • 三、安装本软件后如果无法打开计费网关管理页面,请打开windows事件查看器,在应用程序日志中有没有xnacs相关的错误日志。如果错误内容 为无法打开驱动程序。请卸载本软件,重启机器后再安装一次。
计费网关重点设置
  • 计费网关主要设置三项内容:选择LAN、增加WAN、启用DHCP服务。
  • 一、选择LAN
      登录计费网关管理后台,在“基础设置”->“网络设置”中设置LAN。LAN就是连接内网交换机的网卡。
  • 二、增加WAN
      WAN即为连接外网的出口。WAN一般有光纤固定IP地址和PPPoE拨号两种方式。
    2.1 光纤固定IP出口
    2.1.1 单个光纤固定IP出口
      单个光纤固定IP出口只需要在本地连接属性中设置好IP地址、子网掩码、网关、DNS,然后在计费网关后台“网络设置”中增加“网卡出口”,选择该网卡即可。
    2.1.2 多个光纤固定IP出口
      多个网卡连接多个光纤出口时,在每个网卡上设置IP地址、子网掩码、DNS,只在一个网卡上设置网关,本机就用这个设置网关的出口上网。 在计费网关中不能增加“网卡出口”,需要一一增加“IP出口”,系统会根据设置的IP,找到对应的网卡。
    2.2 PPPoE拨号出口
      如果一块网卡连接一条ADSL线路,则增加网卡出口,在对应的网卡上输入对应的PPPOE账号及密码。
      如果通过交换机扩展PPPOE拨号出口,仍然增加网卡出口,无论多少个拨号出口,只选择连接扩展交换机的网卡,在出口设置中根据实际情况输入VLANID号。 (如果通过交换机扩展WAN,请在网上搜索相应教程。)
  • 三、启用DHCP服务
      关于DHCP服务,如果内网已经有DHCP服务器为客户机分配IP地址,请不要启用计费网关的DHCP服务。如果没有,则必须要启用DHCP服务。否则客户机无法获取IP地址上网。 在计费网关管理后台的“DHCP设置”中启用DHCP服务,增加一条DHCP记录。
      需要注意:“分配方式”选择“指定IP”,起始IP地址和截止IP地址必须要与本机LAN口网卡IP地址在一个地址段中。而DHCP记录中的网关IP需要为本机LAN口IP地址。 (三层网络一般由核心交换机作为DHCP服务器。)

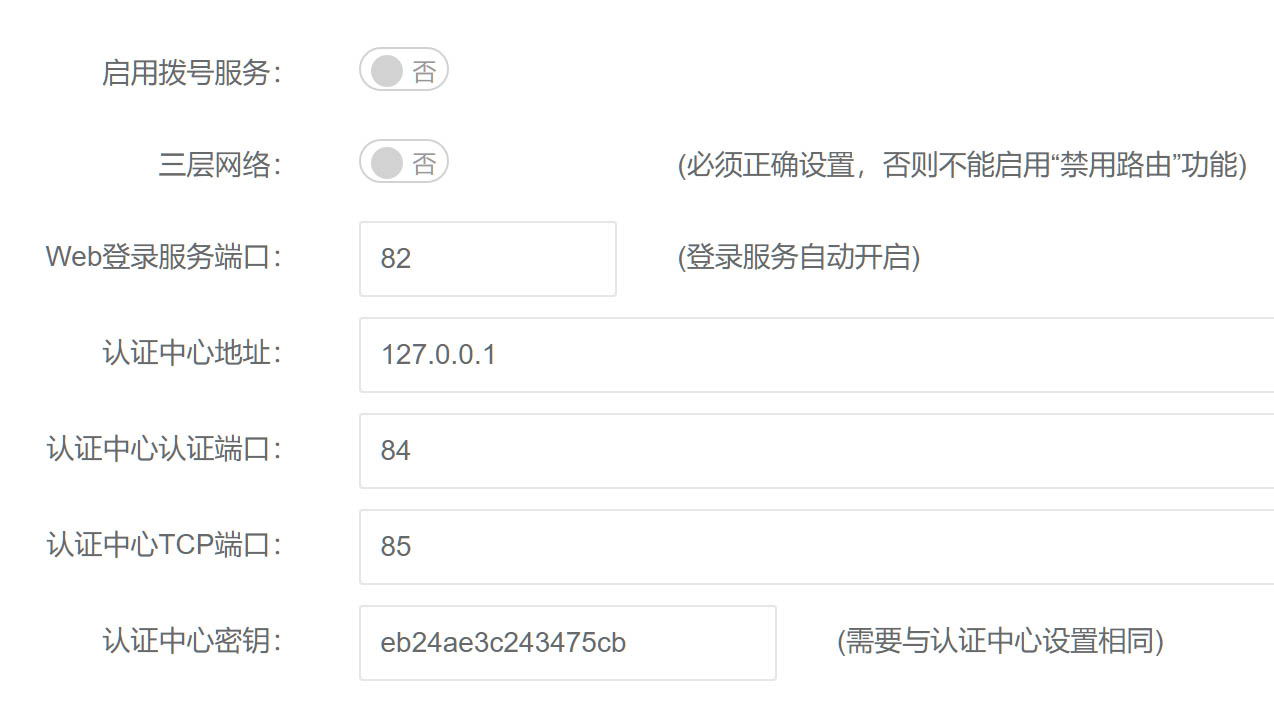

  • 四、认证设置

    如果要在认证中心控制策略中启用“禁用路由器”功能。必须要正确设置是否为三层网络。所谓三层网络,就是局域网划分了VLAN的网络。
    “认证中心密钥”一定要与认证中心->计费网关中设置相一致,否则会影响认证。(安装整套系统时,安装程序会自动进行设置,不需要安装者手工设置。)
认证中心重点设置
  • 一、计费网关设置
      需要为所有连接到本认证中心的计费网关设置通讯密钥,避免恶意用户连接上本认证中心破解用户上网密码或非法发送短信。 (安装整套系统时,安装程序会自动进行设置,不需要安装者手工设置。)
      这里需要从计费网关管理后台的“综合信息”页面->“当前状态”中复制“本机识别号”。同时还需要设置“通讯密钥”,而对应的计费网关在“认证设置”中填入该通讯密钥。
  • 二、控制策略设置
      控制策略主要用来控制用户的上网带宽,连接数,禁用路由。
  • 三、充值套餐设置
      本系统支持流量计费、时长计费(小时)、截止有效期三种方式。用户在登录界面上充值时,会显示定义的全部充值套餐。
    定义好充值套餐后,系统就可以处于无人值守的运营状态。
支付中心(运营者后台)重点设置
  • 一、系统设置
      注册完运营者账号后,第一时间进行系统设置。设置支付密钥、运营者结算账号。 (这一步建议在安装软件过程中注册运营者账号时完成。)
  • 二、充值短信余额
      用户在登录界面上注册上网账号是需要通过短信注册的,通过短信注册起到实名验证的作用。而发送短信是需要费用的。
  • 三、VIP设置
      虽然不成为VIP用户仍然可以免费使用本系统。但是,成为VIP用户后,发送短信会有优惠。同时以下功能需要具有VIP权限: 用户充值时直接打款给运营者公司、启用无感知认证功能、启用禁用路由功能、启用内网免认证功能、手工创建用户账号功能。
